Solder Paste vs Solder Wajer vs Solder Bar: Liema Taqbel mal-Proċess ta 'Assemblea tal-PCB tiegħek?
Pejst tal-istann, wajer tal-istann, u bar tal-istann jistgħu jużaw familji ta 'liga simili, iżda mhumiex prodotti interkambjabbli. Kull formola hija mfassla biex twassal istann għal ġonta b'mod differenti.
- Agħżel pejst tal-istanngħall-istampar jew tqassim ta 'stensils segwit minn reflow.
- Agħżel wajer tal-istanngħall-issaldjar bl-idejn, xogħol mill-ġdid tal-PCB, jew issaldjar bil-punt robotiku.
- Agħżel bar tal-istanngħall-issaldjar tal-mewġ, issaldjar dip, sistemi selettivi tal-issaldjar b'borma tal-istann, jew operazzjonijiet ripetuti tal-istann.
L-aħjar għażla tibda bil-proċess ta 'assemblaġġ, mhux l-isem tal-liga. It-tip ta 'komponent, it-tagħmir, il-volum tal-produzzjoni, il-kimika tal-fluss, ir-rekwiżiti tat-tindif, u l-ħtiġijiet ta' konformità mbagħad iċekknu l-ispeċifikazzjoni.
L-ewwel, Formola tal-Istann separata, Liga, u Fluss
Tliet deċiżjonijiet spiss jitħalltu flimkien:
- Forma tal-istannjiddeskrivi kif il-materjal jiġi fornut u kkunsinnat: pejst, wajer, jew bar.
- Liga tal-istannjiddeskrivi l-kompożizzjoni metallika, bħal sistema Sn-Ag-Cu, Sn-Cu, Sn-Bi, jew Sn-Pb.
- Sistema tal-flussjiddetermina t-tneħħija tal-ossidu, l-appoġġ tat-tixrib, l-imġieba tar-residwi, u r-rekwiżiti tat-tindif.
Liga nominali tista' tkun disponibbli f'diversi forom, iżda dan ma jagħmilx dawk il-prodotti proċess-ekwivalenti. Għal ħarsa ġenerali usa', ara l-klassifikazzjoni tal-istann. L-IPC tippubblika wkoll rekwiżiti separati għalpejsts tal-istann taħt J-STD-005B, flussi tal-issaldjar taħt J-STD-004D, uligi tal-istann ta' grad elettroniku-u istannijiet solidi taħt J-STD-006.
Solder Paste vs Solder Wajer vs Solder Bar f'daqqa t'għajn
| Forma tal-istann | Kif titwassal | Proċess tipiku | Arranġament tal-fluss | L-aħjar użu | Punt ta 'kontroll prinċipali |
|---|---|---|---|---|---|
| Pejst tal-istann | Stampat, imqassam, jew imdaħħal fuq pads qabel issaħħan | SMT reflow u ħidma mill-ġdid SMD lokalizzata | Il-vettura tal-fluss hija parti mill-pejst | Ħafna depożiti kkontrollati madwar PCB | Ħażna, volum ta 'depożitu, kwalità tal-istampar, tqegħid, u profil ta' reflow |
| Wajer tal-istann | Mitmugħa ġo ġonta msaħħna individwalment | Saldjar bl-idejn, tiswija, u issaldjar bil-punt robotiku | Spiss flux-coreed; wajer solidu jista 'jkollhom bżonn fluss separat | Ġonot individwali aċċessibbli u xogħol ta'-volum baxx | Dijametru tal-wajer, rata ta 'għalf, kundizzjoni tal-ponta, trasferiment tas-sħana, u teknika |
| Bar tal-istann | Imdewweb f'banju tal-istann jew ġibjun tal-magni | Proċessi tal-mewġ, dip, u tal-issaldjar-pot | Fluss huwa normalment applikat separatament | Proċessi ta' volum-għoli tal-istann u tinning ripetut | Temperatura tal-banju, kompożizzjoni tal-liga, kontaminazzjoni, ossidazzjoni, u ħmieġ |
Meta Agħżel Solder Paste
Pejst tal-istannjgħaqqad trab fin ta' liga tal-istann ma' vettura bbażata fuq il-fluss-. Tpoġġi ammont ikkontrollat ta 'istann fuq pads tal-PCB qabel ma l-assemblaġġ jidħol fi proċess ta' reflow.
L-Aħjar Applikazzjonijiet
Il-pejst tal-istann huwa normalment l-aktar għażla effiċjenti meta bord ikun fih ħafna komponenti tal-muntaġġ-tal-wiċċ. Stensil jista 'jiddepożita pejst fuq numru kbir ta' pads f'ċiklu wieħed tal-istampar, wara li l-komponenti jitqiegħdu u jitqiegħdu mill-ġdid. Id-distribuzzjoni jew il-ġett jistgħu jintużaw għal prototipi, depożiti lokalizzati, rekwiżiti ta' għoli-imħallta, jew disinji li ma jixirqux għall-istampar ta' stencils konvenzjonali.
Użi tipiċi jinkludu SMT tal-produzzjoni, assemblaġġ ta' komponenti ta' żift fin-, komponenti mitmuma tal-qiegħ-, reflow tal-prototip, u xogħol mill-ġdid tal-SMD magħżul. Lista aktar dettaljata hija disponibbli fil-gwida għalapplikazzjonijiet komuni tal-pejst tal-istann.

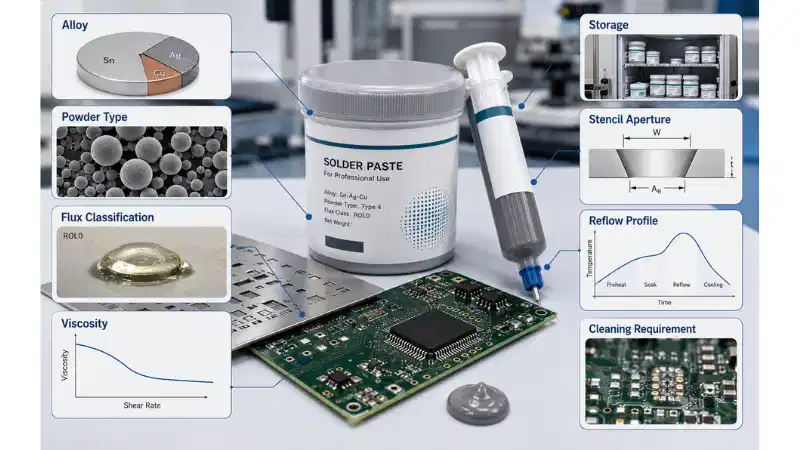

X'għandek Iċċekkja qabel ma tixtri
- Liga u firxa tat-tidwib
- Tip ta 'trab u adattabilità għall-iżgħar apertura ta' stensil
- Klassifikazzjoni tal-fluss u rekwiżiti tar-residwi
- Kontenut tal-metall, viskożità, slump, tack, u informazzjoni dwar tixrib
- Ħażna rakkomandata, tidwib, ħajja tax-xogħol, u profil ta 'reflow
- Kompatibilità mal-stensil, printer, sistema ta 'distribuzzjoni, u proċess ta' tindif
Il-metodu ta 'applikazzjoni huwa importanti daqs il-materjal. Irrevedi kifapplika pejst tal-istann b'mod korrettqabel ma tbiddel il-parametri tal-istampar jew tqassam is-settings. L-istorja tal-ħażna taffettwa wkoll il-konsistenza, għalhekk iddikjarat il-prodottħajja fuq l-ixkaffa tal-pejst tal-istann u kundizzjonijiet tal-immaniġġjargħandhom jiġu ttrattati bħala kontrolli tal-proċess.
Limitazzjonijiet Ewlenin
Il-prestazzjoni tal-pejst tiddependi fuq aktar mill-kimika. Disinn ta 'stencil, rilaxx tal-apertura, allinjament tal-istampar, volum tad-depożitu, preċiżjoni tat-tqegħid, appoġġ tal-bord, u l-profil termali kollha jistgħu jaffettwaw ir-riżultat. Fil-produzzjoni,spezzjoni tal-pejst tal-istannjista 'jgħin biex jidentifika problemi ta' depożitu qabel il-komponenti jipproċedu permezz ta 'reflow.
Meta Agħżel Solder Wajer
Wajer tal-istann iwassal liga għal ġonta msaħħna waħda kull darba. Dan jagħmilha prattika meta operatur jew sistema robotika teħtieġ kontroll lokali aktar milli depożiti simultanji fuq PCB kollu.
L-Aħjar Applikazzjonijiet
- L-issaldjar bl-idejn ta' ċomb minn-toqba
- Konnettur, terminali, u twaħħil tal-wajer
- PCB touch-up u sostituzzjoni tal-komponenti
- -Volum baxx jew assemblaġġ prototip
- Saldjar robotiku tal-ħadid
- Komponenti installati wara ċ-ċiklu prinċipali ta 'reflow
Wajer huwa disponibbli f'dijametri differenti, ligi, u konfigurazzjonijiet tal-fluss. Il-ħarsa ġenerali ta 'proprjetajiet u applikazzjonijiet tal-wajer tal-istannjipprovdi kuntest addizzjonali fuq forom solidi tal-istann.
Fluss-Wajer bil-qalba Mhuwiex L-istess bħall-Wajer Solidu
Ħafna wajers tal-grad tal-elettronika-fihom qalba tal-fluss intern waħda jew aktar. Il-fluss jiġi rilaxxat hekk kif il-wajer jiddewweb ħdejn il-ġonta. Wajer solidu ma jipprovdix dan il-mekkaniżmu ta' kunsinna mibni-u normalment jeħtieġ strateġija ta' fluss separata.
Anke wajer-coed tal-fluss jista' jkollu bżonn fluss addizzjonali waqt ċerti operazzjonijiet ta' tiswija, speċjalment meta l-uċuħ ikunu ossidizzati jew il-ġeometrija tal-ġonta tillimita t-tixrib. Il-fluss miżjud għandu jibqa' kompatibbli mar-residwu eżistenti u mal-proċess tat-tindif. Tassumix li l-wajer kollu għandu l-istess attività ta 'fluss, kontenut ta' alid, imġieba ta 'fdalijiet, jew rekwiżit ta' tindif.
Limitazzjonijiet Ewlenin
L-issaldjar manwali huwa sensittiv għat-teknika tal-operatur, il-kundizzjoni tal--ponta tal-ħadid, il-ħin tal-kuntatt, il-kapaċità tas-sħana, l-għalf tal-wajer, u l-aċċess għall-ġonta. It-tagħmir robotiku jtejjeb ir-ripetibbiltà iżda xorta jeħtieġ id-dijametru tal-wajer korrett, programm ta 'għalf, ġeometrija tal-ponta, pjan ta' manutenzjoni u disinn konġunt.
Wajer tal-istann jista 'jsewwi ġonot SMD individwali, iżda ma jissostitwixxix id-depożizzjoni parallela kkontrollata tal-pejst tal-istann fil-produzzjoni tal-SMT tal-volum.
Meta Agħżel Solder Bar
Il-bar tal-istann jipprovdi l-liga użata biex tistabbilixxi jew timla banju tal-istann imdewweb. Huwa komunement miżjud ma 'tagħmir tal-issaldjar tal-mewġ, sistemi dip, qsari tal-istann, u xi magni tal-issaldjar selettivi.
L-Aħjar Applikazzjonijiet
- Saldjar bil-mewġ ta' assemblaġġi ta'-toqba u-teknoloġija mħallta
- Dip issaldjar ta 'terminals, ċomb, jew assemblaġġi żgħar
- Tinning ripetut tat-truf tal-wajer jew ċomb tal-komponenti
- Solder-borma u proċessi tal-funtana
- Ġibjuni tal-magni li jeħtieġu volumi akbar ta 'liga mdewba
L-istann tal-bar huwa effiċjenti għal proċessi li jeħtieġu volum stabbli ta 'metall imdewweb, iżda mhuwiex maħsub għal tqegħid preċiż punt-b'-punt fuq pads SMT.
Il-Bar Huwa Parti Waħda biss mill-Proċess
L-issaldjar bil-mewġ u dip normalment juża applikazzjoni ta 'fluss separata. Ir-riżultat jiddependi fuq l-għażla tal-fluss, tisħin minn qabel, temperatura tal-istann, ħin tal-kuntatt, finituri tal-bord u tal-komponenti, settings tal-conveyor, u kundizzjoni tal-banju. Il-gwida biexfluss tal-issaldjar tal-mewġjispjega r-rwol tal-fluss qabel ma l-assemblaġġ jilħaq il-mewġa tal-istann.
Il-banju jeħtieġ ukoll kontroll għall-ossidazzjoni, ħmieġ, metalli maħlula, u kontaminazzjoni li jinġarru minn komponenti u bordijiet. Irrevedi l-prinċipaliprekawzjonijiet tat-tħaddim tal-bar tal-istannu l-metodi użati biextevalwa l-prestazzjoni tal-bar tal-istannqabel ma tibdel il-prattika tal-liga jew tar-riforniment.
Kif Agħżel il-Formola tal-Istann it-Tajba
1. Ibda bil-Metodu ta' Kunsinna
- Jekk l-istann jiġi depożitat qabel ma l-assemblaġġ sħiħ jissaħħan, ibda bil-pejst.
- Jekk l-istann jiġi mitmugħ ġo ġonta msaħħna individwalment, ibda bil-wajer.
- Jekk il-ġonta tikkuntattja banju jew mewġ imdewweb, ibda bil-bar.
Din l-ewwel deċiżjoni hija aktar utli milli tqabbel l-ismijiet tal-ligi waħdu.
2. Qabbel il-Komponent u l-Joint
Assemblaġġi densi SMT normalment jeħtieġu pejst u reflow. Aċċessibbli permezz ta'-ġonot tat-toqob, konnetturi, u terminazzjonijiet tal-wajer jistgħu jkunu adattati għall-wajer. Il-produzzjoni ripetuta permezz ta'-toqba tista' tkun adattata għall-issaldjar tal-mewġ jew selettiv, fejn l-istann tal-bar jipprovdi l-ġibjun imdewweb.
Il-ġeometrija konġunta taffettwa wkoll l-ispeċifikazzjoni. Aperturi fini jistgħu jeħtieġu tip ta 'trab tal-pejst differenti, filwaqt li terminali kbar jistgħu jeħtieġu dijametru tal-wajer u sors ta' sħana kapaċi li jfornu biżżejjed liga u enerġija termali.
3. Ikkunsidra Volum u Awtomazzjoni
Il-volum tal-produzzjoni ma jiddeterminax il-forma waħdu, iżda jibdel il-metodu ta 'kunsinna l-aktar ekonomiku. Ftit ġonot prototipi jistgħu jiġu issaldjati manwalment. Mijiet ta 'depożiti SMT jiffavorixxu l-istampar u l-fluss mill-ġdid. Ġonot mit-toqba ripetuti minn-jistgħu jiġġustifikaw tagħmir tal-mewġ jew selettiv.
4. Iddefinixxi Fluss u Rekwiżiti tat-Tindif
Ikkonferma jekk il-proċess ma jirrikjedix l-ebda-nodfa, -solubbli fl-ilma, ħielsa mill-aloġenu-, jew sistema oħra ta' fluss validata. Iċċekkja l-limiti tar-residwi, il-korrużjoni jew ir-rekwiżiti tal-affidabbiltà elettrika, u jekk it-tindif huwiex obbligatorju.
Il-pejst fih il-vettura tal-fluss tagħha stess, fluss-wajer bil-qalba jagħti fluss permezz tal-wajer, u l-istann tal-bar normalment jaħdem b'fluss separat. It-tikketti tal-materjal jistgħu jinstemgħu simili, iżda r-reoloġija, l-attivazzjoni, ir-residwi, u l-imġieba tal-kunsinna tagħhom mhumiex ekwivalenti. Uża r-rekwiżiti tal-applikazzjoni u tal-affidabbiltà biexagħżel il-fluss tal-istann it-tajjeb.
5. Agħżel il-Liga u Ikkonferma l-Konformità
Wara li tidentifika l-istrateġija tal-forma u tal-fluss, qabbel l-imġieba tat-tidwib tal-liga, it-temperatura tal-proċess, is-sensittività tal-komponent, l-affidabbiltà konġunta, l-ispiża u r-rekwiżiti regolatorji. Il-gwida biexligi komuni tal-istann tal-landa għall-assemblaġġ tal-PCBjistgħu jgħinu jorganizzaw il-paragun tekniku.
Prodotti mingħajr ċomb-u li fihom-ċomb m'għandhomx jintgħażlu biss skont il-vizzju jew il-punt tat-tidwib. Is-suq, il-kategorija tal-prodott, l-eżenzjonijiet, l-ispeċifikazzjonijiet tal-klijenti, u l-liġi applikabbli għandhom jiġu kkontrollati. Għal prodotti mqiegħda fis-suq Ewropew, ikkonsulta l-informazzjoni tal-Kummissjoni Ewropea dwar il-Direttiva RoHS. Il-paragun ta 'istann tal-landa vs istann taċ-ċombjipprovdi kuntest ta' għażla ta' materjal-addizzjonali, iżda reviżjoni regolatorja għandha titlesta għall-prodott speċifiku.
Tliet Xenarji Prattiċi tal-Assemblea
Prototip SMT b'Konnetturi ta' -Toqob li jgħaddu
Uża pejst tal-istann għall-pads SMD u reflow il-komponenti tal-muntaġġ-tal-wiċċ. Installa l-konnetturi tat--toqba b'wajer tal-istann, imbagħad uża wajer u fluss ta' xogħol mill-ġdid kompatibbli għal touch-lokalizzat.
SMT imħallat u Bord tal-Produzzjoni tat-{0}}Toqba
Linja ta 'produzzjoni tista' tipprintja pejst tal-istann, tpoġġi u reflow il-komponenti SMT, daħħal minn ġo -partijiet tat-toqba, issaldjahom b'mewġa jew proċess selettiv fornut mill-istann tal-bar, u tispiċċa b'wajer għal spezzjoni touch-. Pejst, bar, u wajer huma komplementari f'dan il-fluss tax-xogħol aktar milli sostituti li jikkompetu.
Wajer Ripetut-Tmiem Tinning
Għal numru kbir ta 'truf tal-wajer, pot tal-istann ikkontrollat fornut b'istann tal-bar jista' jkun aktar effiċjenti milli tmigħ tal-wajer fuq kull tarf. Il-proċess għadu jeħtieġ il-fluss korrett, il-ħin ta 'immersjoni, it-temperatura tal-banju, il-kontroll tal-kontaminazzjoni u l-proċedura tas-sigurtà.
Żbalji Komuni tal-Għażla
- L-għażla bl-isem tal-liga biss:l-istess liga nominali ma tagħmilx pejst, wajer u bar interkambjabbli.
- Jekk wieħed jassumi li kull prodott fih fluss:pejst fih vettura tal-fluss, ħafna wajers huma fluss-qalba, u l-vireg normalment jiddependu fuq fluss separat.
- L-użu tal-wajer bħala sostitut tal-SMT tal-produzzjoni:wajer jista 'jsewwi ġonot lokali iżda ma jistax jirriproduċi depożiti kkontrollati fuq mudell ta' stensil popolat.
- Tmexxi banju tal-istann mingħajr kontroll tal-kompożizzjoni:temperatura, ossidazzjoni, ħmieġ, metalli maħlula, u prattika ta 'riforniment jistgħu jbiddlu l-proċess.
- Injora l-kompatibilità tar-residwi:it-tibdil tal-forma tal-istann jista 'wkoll ibiddel il-kimika tal-fluss u r-rekwiżit tat-tindif.
- Tikkopja s-settings ta' linja oħra:tagħmir, stensil, finitura tal-bord, ġeometrija tal-komponenti, massa termali, u throughput jistgħu jeħtieġu parametri differenti.
FAQ
Q: Il-wajer tal-istann jista 'jissostitwixxi l-pejst tal-istann?
A: Jista 'jintuża għal ġonot SMD individwali, prototipi, jew tiswija, iżda mhuwiex sostitut effiċjenti għal stencil-pejst stampat f'assemblaġġ SMT ta' volum. Id-depożiti tal-pejst ikkontrollaw il-volumi tal-istann fuq ħafna pads qabel ir-reflow.
Q: Il-pejst tal-istann jista 'jintuża ma' ħadid tal-istann?
A: Jista 'jintuża f'sitwazzjonijiet ta' tiswija jew prototip magħżula, iżda t-tisħin huwa inqas ikkontrollat minn proċess ta 'reflow validat. Il-volum tal-pejst, l-attivazzjoni tal-fluss, ir-residwu u t-temperatura tal-komponent xorta jridu jiġu ġestiti.
Q: Il-bar tal-istann fih il-fluss?
A: L-istann tal-bar elettroniku standard huwa primarjament sors ta 'liga solida. Il-proċessi tal-mewġ u dip normalment japplikaw il-fluss separatament. Dejjem ivverifika l-iskeda tad-dejta tal-prodott speċifiku u l-istruzzjonijiet tal-proċess.
Q: Tista 'liga waħda tiġi fornuta bħala pejst, wajer, u bar?
A: Ħafna familji ta 'liga huma disponibbli f'diversi forom. Il-prodotti għadhom jużaw sistemi ta 'fluss differenti, kontrolli tal-manifattura, ippakkjar, u metodi ta' applikazzjoni, għalhekk il-parametri operattivi tagħhom ma jistgħux jiġu trasferiti direttament.
Q: Liema forma hija l-aħjar għall-komponenti ta'-toqba minn ġewwa?
A: Uża wajer tal-istann għall-issaldjar tal-punt manwali jew robotiku. Uża bar tal-istann meta l-assemblaġġ jiġi pproċessat permezz ta' sistema kkontrollata ta' mewġ, dip, jew issaldjar-pot.
Q: Liema forma hija l-aħjar għal xogħol mill-ġdid tal-PCB?
A: Il-wajer tal-istann huwa komuni għal -toqba u tiswijiet tal-punt aċċessibbli. Il-pejst jista 'jkun utli meta tissostitwixxi komponent SMD u liga addizzjonali trid tiġi depożitata fuq diversi pads. L-għażla korretta tiddependi fuq il-ġeometrija tal-komponent, l-istann eżistenti, is-sors tas-sħana, u l-kompatibilità tal-fluss.
Informazzjoni biex Tħejji Qabel Titlob Rakkomandazzjoni
- Proċess ta 'assemblaġġ u tagħmir disponibbli
- SMT, minn-toqba, konnettur, terminali, jew dettalji tal-ġonta-tal-wajer
- L-iżgħar żift tal-komponent, apertura ta 'stensil, jew ġeometrija tal-ġonta
- Liga preferuta jew restrizzjoni regolatorja
- Klassifikazzjoni tal-fluss u rekwiżit tat-tindif
- Volum tal-produzzjoni u livell ta 'awtomazzjoni
- PCB u finituri tal-komponenti
- Difetti kurrenti jew limitazzjonijiet tal-proċess
- Affidabilità, klijent, u rekwiżiti tas-suq
Il-forma korretta tal-istann għandha taqbel mal-metodu tal-kunsinna l-ewwel. Il-pejst isostni depożiti kkontrollati qabel il-fluss mill-ġdid, il-wajer jappoġġja ġonot imsaħħna individwali, u l-bar jappoġġja proċessi tal-banju-imdewweb. Ladarba dik l-għażla tkun ċara, il-liga, il-fluss, l-ippakkjar u t-tieqa tal-proċess jistgħu jiġu speċifikati b'mod aktar preċiż.
